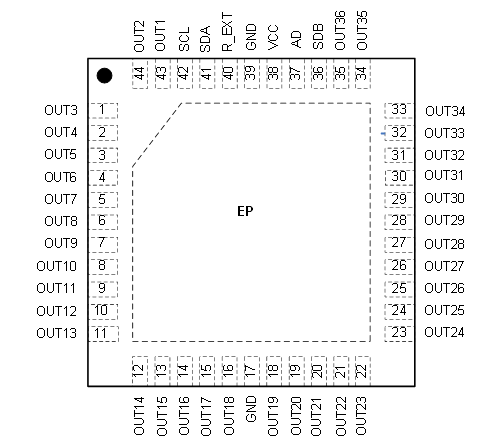

1~16

OUT3~OUT18

Output channel 3~18 for LEDs. 输出通道3~18

17, 39

GND

Ground. 地

18~35

OUT19~OUUT36

Output channel 19~36 for LEDs. 输出通道19~36

36

SDB

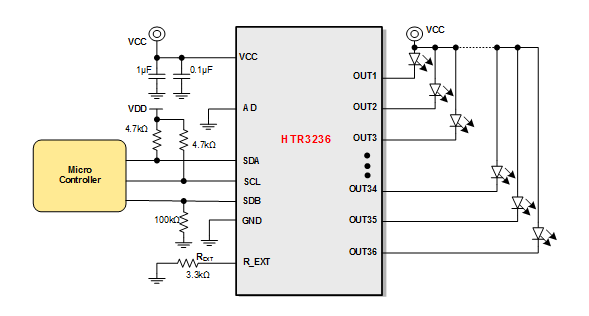

Shutdown the chip when pulled low. 关断芯片，低电平有效。需接100k下拉电阻，使开机默认为低电平的GPIO控制。芯片关断后，I²C仍可对寄存器进行写操作。

37

AD

I²C address setting. I²C器件地址选择

38

VCC

Power supply. 电源输入端，接0.1uF和1uF电容到地

40

R_EXT

Input terminal used to connect an external resistor. This regulates the global output current. 每一路通道最大电流I_MAX控制引脚，外接R_EXT电阻到地，

41

SDA

I²C serial data. I²C时钟, 需接上拉电阻（建议4.7k），1.8V/3.3V系统均可使用

42

SCL

I²C serial clock. I²C数据，需接上拉电阻（建议4.7k），1.8V/3.3V系统均可使用

43,44

OUT1, OUT2

Output channel 1, 2 for LEDs. 输出通道1~2

EP

Exposed Thermal Pad

Connect to GND. 接地散热。
