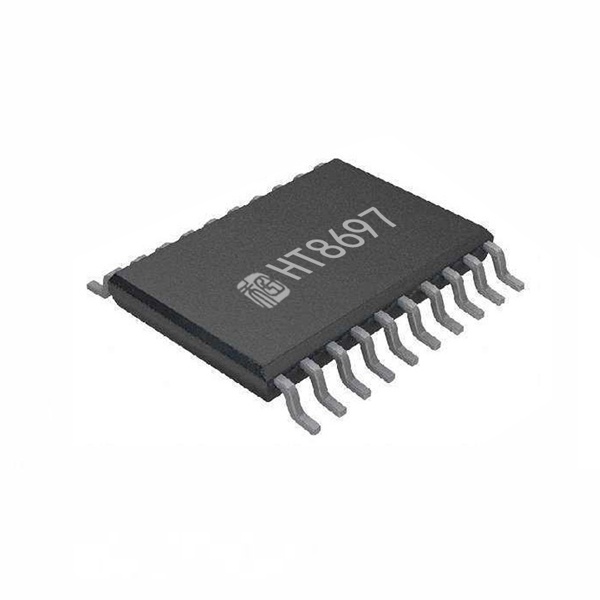

HT8697是一款具有防削顶失真功能的，双声道免 滤 波 D 类 音 频 功 率 放 大 器 。 在 VDD=8.5V 、THD+N=10%、4Ω负载条件下，能连续输出2×9.5W功率。在AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能瞬间输出2×9.0W功率。
HT8697具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。
HT8697内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
HT8697可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。
此外，HT8697内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
特点
| 应用
|
引脚定义
HT8697 引脚号 | 引脚 名称 | I/O | 功能 |
1 | PVDDL | Power | 左声道功率电源 |
2 | OUTL- | O | 左声道反相输出端（BTL-） |
3 | PGNDL | Ground | 左声道功率地和模拟地 |
4 | OUTL+ | O | 左声道同相输出端（BTL+） |
5 | INL+ | A | 左声道同相输入端（差分+） |
6 | INL- | A | 左声道反相输入端（差分-） |
7 | AVDDR | Power | 右声道模拟电源 |
8 | PVDDR | Power | 右声道功率电源 |
9 | OUTR- | O | 右声道反相输出端（BTL-） |
10 | PGNDR | Ground | 右声道功率地和模拟地 |
11 | OUTR+ | O | 右声道同相输出端（BTL+） |
12 | INR+ | A | 右声道同相输入端（差分+） |
13 | INR- | A | 右声道反相输入端（差分-） |
14 | ABDR | I | 右声道AB类和D类切换 |
15 | CTRL | I | ACF和关断模式控制端 |
16 | AVDDL | Power | 做声道模拟电源 |
17,18,19 | NC | 无连接 | |
20 | ABDL | I | 左声道AB类和D类切换 |
注1 I: 输入端 O: 输出端 A: 模拟端
当大于VDD的电压外加于PN保护型端口（ESD保护电路由PMOS和NMOS组成）时，PMOS电路将有漏电流流过。
